• Пневматический цилиндр свободного монтажа серии EU

  • Размер отверстия колеблется от 6 мм до 32 мм, при этом импортируется смазка и все динамические уплотнения.
  • Более прочные самосмазывающиеся бронзовые подшипники обеспечивают высокую производительность и концентричность компактного цилиндра.
  • Соединение поршневого штока и поршня выполнено с использованием вращающейся заклепочной конструкции, обеспечивающей высокую концентричность, плавный ход и низкое пусковое давление пневмоцилиндра.
  • Компактный цилиндр имеет прорези для магнитных переключателей с 2 сторон, что облегчает его установку.
  • Задняя крышка и корпус цилиндра изготовлены как одно целое из экструдированного алюминиевого бруска на горизонтальном станке с ЧПУ.
  • Передняя крышка и корпус пневмоцилиндра соединены пряжкой для облегчения обслуживания.

  Гарантия - 1 год
  Скопировать email Написать в WhatsApp Связаться в Telegram Запросить цену Доставка и оплата

Особенности:

• Все динамические уплотнения из Японии, с немецкой смазкой, увеличивают срок службы
• Прочные самосмазывающиеся бронзовые подшипники, высокая производительность при боковой нагрузке
• Корпус и крышка, обработанные на горизонтальном станке с ЧПУ из экструдированного алюминия, стабильные и прочные
• Экономия места при совместном монтаже для использования

цепочка поставок:

• Печать Японии или Тайваня
• Немецкая смазка
• Прочный алюминиевый материал

Механическая обработка:

Сборка и тестирование:

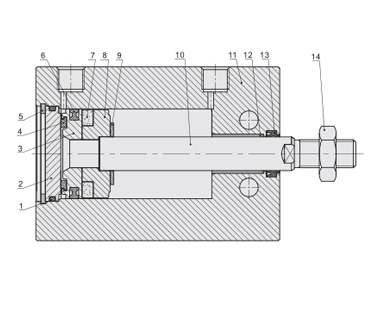

Внутренняя структура:

•

• №	Название детали	Материал
  1	Уплотнительное кольцо	NBR
  2	Задняя крышка	Алюминиевый сплав
  3	Поршень	Алюминиевый сплав
  4	Противоударная подушка	TPU
  5	Стопорное кольцо типа C	Пружинная сталь
  6	Уплотнение поршня	NBR
  7	Магнит	NdFeB
  8	Основание магнита	Алюминиевый сплав
  9	Противоударная подушка	TPU/NBR
  10	Поршневой Шток	Нержавеющая сталь
  11	Бочка	Алюминиевый сплав
  12	Несущий	Составной материал
  13	Уплотнение штока поршня	TPU/NBR
  14	Гайка	Углеродистая сталь

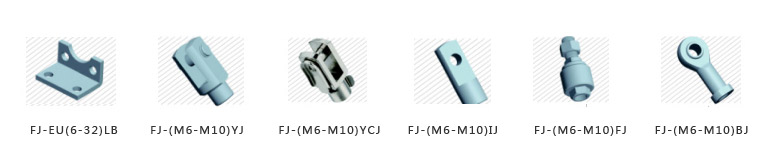

Крепления

Технические характеристики

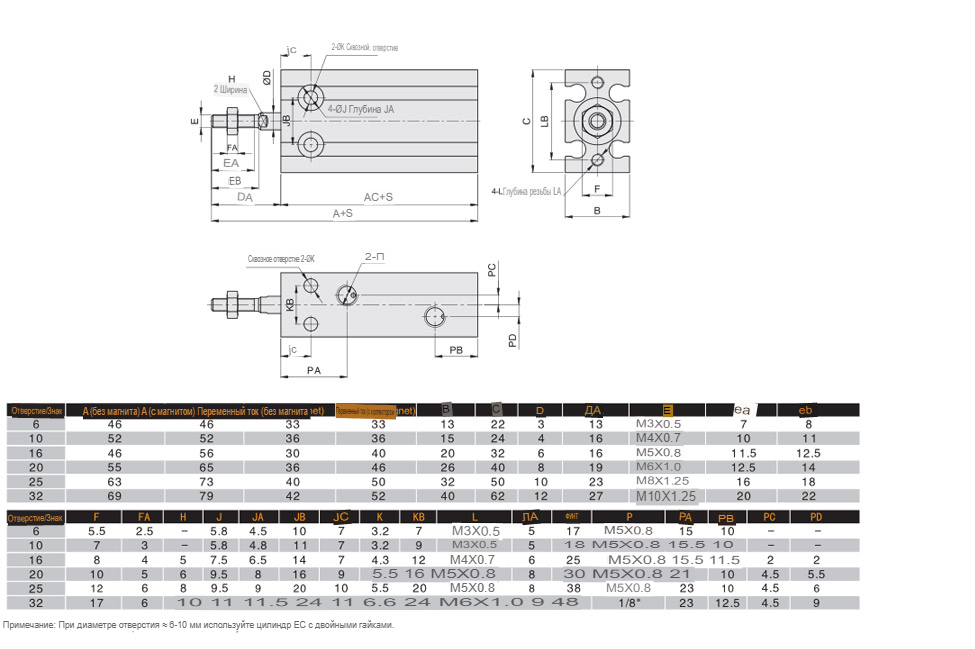

Основные размеры:

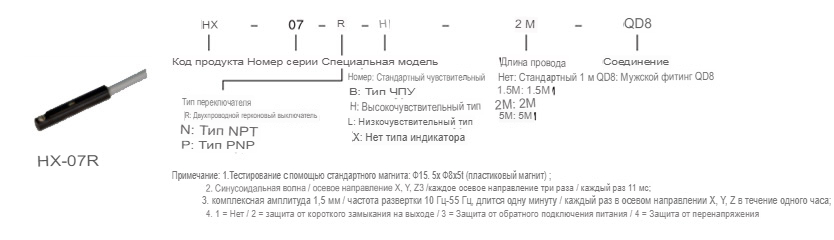

Магнитный переключатель:
