Стандарт ISO 21287, в то время как размеры "T" на размерном чертеже совпадают со стандартом ISO 15552.
Компактная конструкция, экономия места на 50% по сравнению со стандартным пневматическим цилиндром ISO15552
Оба конца имеют прокладку-подушку, обеспечивающую плавный реверс, меньший удар и механические повреждения.
Соединение поршневого штока и штока с поворотной заклепкой, высокая концентричность
Задняя крышка и корпус склепаны вместе, надежно
Различные крепления опционально, от отверстия 32 до 100 мм, такие же, как у VBC / VBC
Пазы магнитных датчиков на 4 сторонах цилиндра, подходят как для датчиков HX-07, так и для датчиков Hx-31

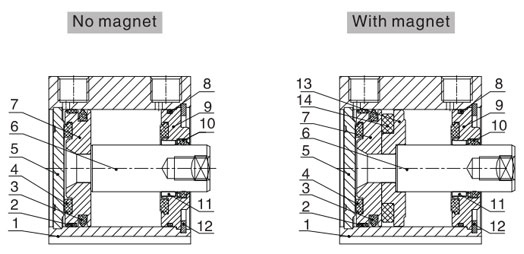

№	Название детали
1	Бочка
2	Износное кольцо
3	Поршневое уплотнение
4	Противоударная подушка
5	Задняя крышка
6	Поршневой шток
7	Поршень
8	Уплотнительное кольцо
9	Уплотнение штока поршня
10	Гайка
11	Гайка стопорного кольца типа С
12	Магнит
13	Основание магнита

Технические характеристики

Размер отверстия (мм)	12	32	50	80
Действующий тип	Двойного действия/одинарного действия
Рабочая среда	Чистый воздух (фильтрация 25 мкм)
Рабочее давление (МПа)	0,1-1,0МПа (Двойного действия)/0,2-1,0МПа (Двойного действия) ()
Гарантированное давление (МПа)	1,5МПа
Рабочая температура (°С)	-20~80 (сухой воздух)
Диапазон скоростей(мм/с)	30~500
Тип подушки	Резиновая
Размер порта (опционально)	M5	G1/8	G1/4	G3/8
