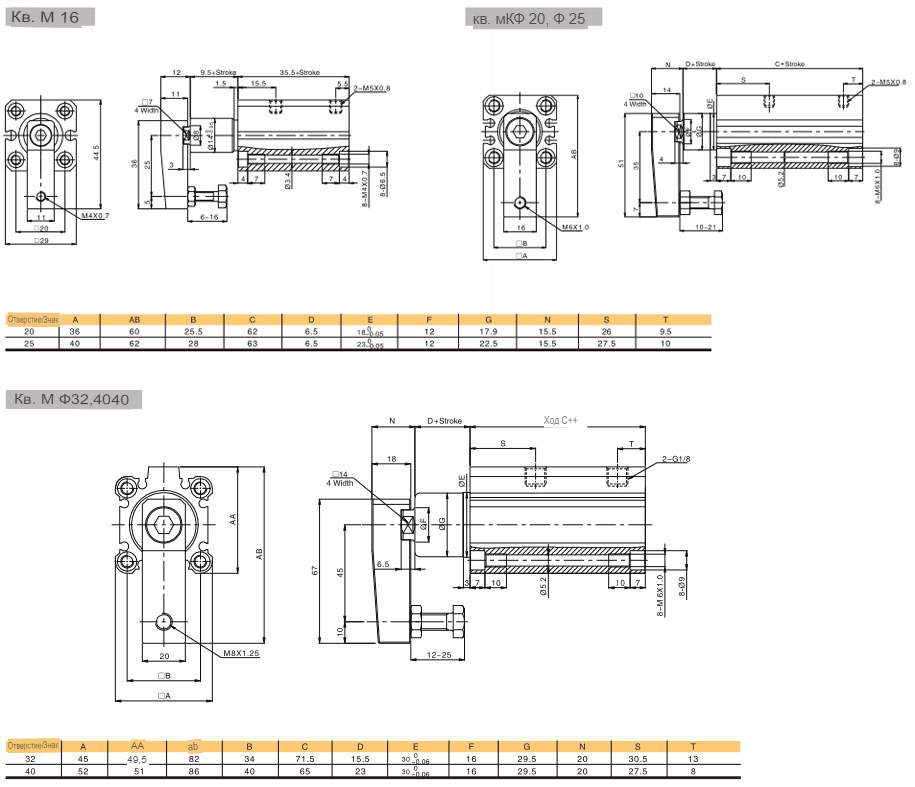

Стандарт ISO 21287, в то время как размеры "T" на размерном чертеже совпадают со стандартом ISO 15552
Компактная конструкция, экономия места на 50% по сравнению со стандартным пневматическим цилиндром ISO15552
Оба конца имеют прокладку-подушку, обеспечивающую плавный реверс, меньший удар и механические повреждения.
Соединение штока поршня и штока выполнено с поворотной заклепкой, высокая концентричность
Задняя крышка и корпус склепаны вместе, надежно
Различные крепления опционально, от отверстия 32 до 100 мм, такие же, как у VBC / VBC
Пазы магнитных датчиков на 4 сторонах цилиндра, подходят как для датчиков HX-07, так и для датчиков Hx-31

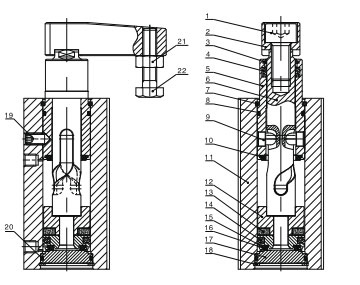

№	Название детали	Материал
1	Винт с шестигранной головкой	Углеродистая сталь
2	Зажимной Рычаг	Сталь
3	Кольцо Для Удаления Пыли	Сталь Без механической обработки
4	Уплотнение штока поршня	NBR
5	Крышка для головы	RbFeB
6	Поршневой Шток	Алюминиевый сплав
7	Контрольное кольцо	Алюминиевый сплав
8	Уплотнительное кольцо	Углеродистая сталь
9	Скользящий Стопорный штифт	Специальный материал
10	Уплотнительное кольцо	TPU
11	Бочка	Алюминиевый сплав
12	Основание магнита	Алюминиевый сплав
13	Интегральный магнит	NdFeB/Пластик
14	Уплотнение поршня	NBR
15	Поршень	Алюминиевый сплав
16	Противоударная прокладка	PTEE
17	Задняя крышка	Алюминиевый сплав
18	Контрольное кольцо для отверстия типа C	Пружинная сталь
19	Затянутый винт с 6-гранной головкой	Углеродистая сталь
20	Уплотнительное кольцо	NBR
21	6-гранная гайка	Углеродистая сталь
22	6-гранный болт	Нержавеющая сталь

Технические характеристики

Размер отверстия (мм)	16	20	32
Действующий тип	Двойного действия
Рабочая среда	Чистый воздух (фильтрация 40 мкм)
Рабочее давление (МПа)	0,15-1,0МПа
Гарантированное давление (МПа)	1,5МПа
Рабочая температура (°С)	-20~80 (сухой воздух)
Диапазон скоростей(мм/с)	50~200
Угол поворота	90°±10°
Направление поворота	Налево или направо
Ход вращения	7.5	9.5	15
Ход зажима	10 20 30		10 20 30 50
Допуск хода	+1.0-0
Тип подушки	Резиновая
Размер порта (опционально)	M5X0.8		G1/8
