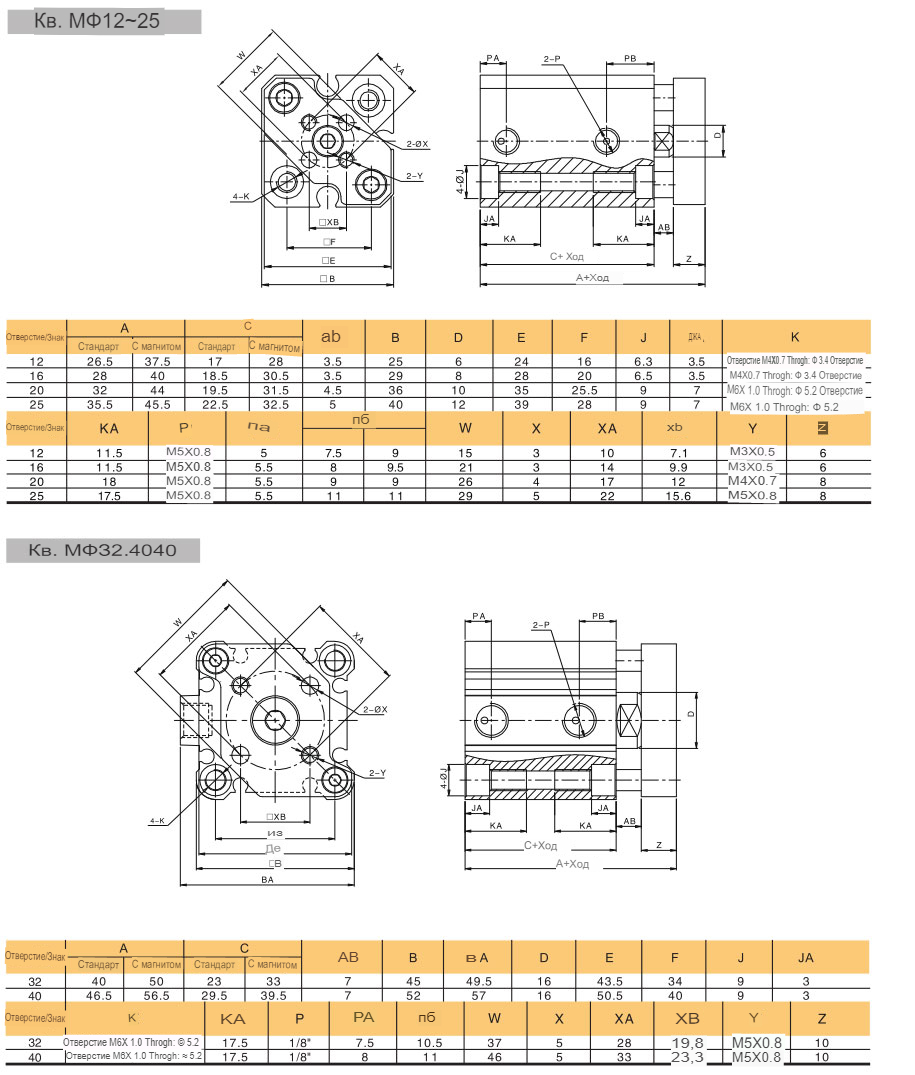

Стандарт ISO 21287, в то время как размеры "T" на размерном чертеже совпадают со стандартом ISO 15552.
Компактная конструкция, экономия места на 50% по сравнению со стандартным пневматическим цилиндром ISO15552
Оба конца имеют прокладку-подушку, обеспечивающую плавный реверс, меньший удар и механические повреждения.
Соединение поршневого штока и штока с поворотной заклепкой, высокая концентричность
Задняя крышка и корпус склепаны вместе, надежно
Различные крепления опционально, от отверстия 32 до 100 мм, такие же, как у VBC / VBC
Пазы магнитных датчиков на 4 сторонах цилиндра, подходят как для датчиков HX-07, так и для датчиков Hx-31

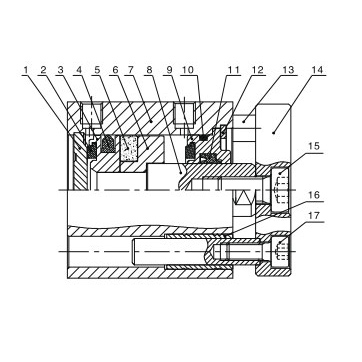

№	Название детали	Материал
1	Задняя крышка	Алюминиевый сплав
2	Противоударная подушка	TPU
3	Поршень	Уплотнение поршня
4	Алюминиевый сплав	NBR
5	Встроенный магнит	RbFeB
6	Основание магнита	Алюминиевый сплав
7	Бочка	Алюминиевый сплав
8	Поршневой шток	Углеродистая сталь
9	Задняя крышка	Алюминиевый сплав
10	Уплотнительное кольцо	NBR
11	Уплотнение штока поршня	TPU
12	Стопорное кольцо типа C	Пружинная сталь
13	Стержень	Нержавеющая сталь
14	Неподвижная пластина	Алюминиевый сплав
15	Винт с шестигранной головкой	Углеродистая сталь
16	Подшипник скольжения	Латунь
17	Винт с шестигранной головкой	Углеродистая сталь

Технические характеристики

Размер отверстия (мм)	12	20	32
Действующий тип	Двойного действия
Рабочая среда	Чистый воздух (фильтрация 40 мкм)
Рабочее давление (МПа)	0,1-1,0МПа (Двойного действия)
Гарантированное давление (МПа)	1,5МПа
Рабочая температура (°С)	-20~80 (сухой воздух)
Диапазон скоростей(мм/с)	30~500
Допуск хода	+1.0-0
Тип подушки	Резиновая
Размер порта (опционально)	M5X0.8		G1/8
Допуск на отсутствие поворота	±0.2°	±0.1°
